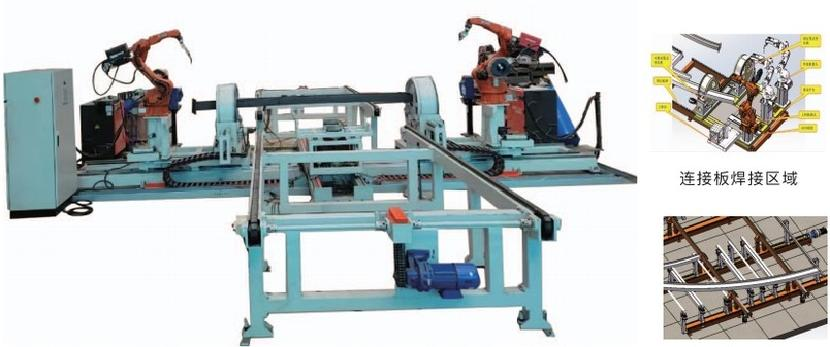

隧道钢拱架生产线通过智能控制系统进行各环节联动运转，可以实现从原材料上料到自动转 运、自动弯曲成型、连接板自动焊接成型。该系统包含两套放料架平台、 一套前送料架、 一套加 强版的钢拱架冷弯机、 一套可调角度的锯床、 一套后送料架、两台抓料机器人、四台焊接机器人
两套焊接变位机、 一套成品存料输送架。
设备名称 | 全自动隧道钢拱架生产线 | 设备型号 | HQGHX-VII-25 |
来料范围 | 16-22# | 续接输送线体速度 | 9m/min |
弧长范围 | 2500-6000mm | 冷弯线速度 | 3.5m/min |
半径范围 | 4500-8000mm | 装机总功率 | 66.8KW |
弦高范围 | 250-600mm | 系统电压 | 380V |
角度范围 | 25°-35° | 工作温度范围 | 0-40℃ |
焊接效率 | 约6min/根 | 气路压力 | 0.6-0.8MPa |
备料输送线体速度 | 3.5m/min | 主机外形尺寸 | 24000*11000mm |
