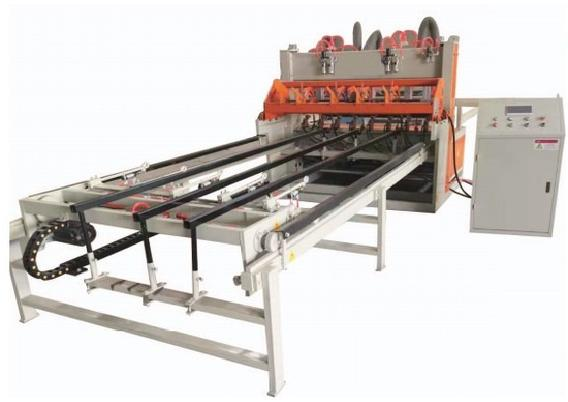

数控自动布料焊网机
该款设备为全自动焊网生产线,主要 应用于各大高铁、高速项目标准化隧道钢 筋加工厂,符合各业主单位标准化智能化 生产要求。

该设备配备八组盘筋放线架,纵线为 盘丝入料,并配备调直机构1组,横筋、纵 筋皆为自动布料生产,配备拉网、剪网装 置,可随意剪切需要网片长度,可连续生 产网片或卷网。

主要功能结构有:盘筋放线架、纵线校直装置、纵线定位机构、横线自动放料斗、机械拉网 机构、网格定位机构、剪网机构。

设备型号

HQZH-220

焊接丝径范围

5.0-8.0mm

变压器数量

2台

最大焊接宽幅

1500mm

变压器功率

最大输出功率120KVa,

循环冷却方式

最大焊接长度

2000mm

电流调整方式

电脑控制的焊接控制器, 电流可无级调节

纵筋间距

≥100mm

额定功率

分单次  次焊接,或根据用 户需求设置焊接次数

横筋间距

≥100mm

焊接次数

30-50排/分钟

适用焊接材质

、热轧带肋钢筋、冷拔光面钢

焊接速度

高速双倍增力气缸,8个

最大焊接能力

8.0mm+8.0mm

焊接气缸数量

5.0-8.0mm

焊接点数

8个点数,根据网片规格设置间距

控制系统

PLC编程控制,采用国内知名厂 家液品显示器

冷却水压力

0.2-0.3MPa,采用水冷机或外 置冷却蓄水池

送料方式

预调直截断丝

冷却水消耗量

0.5立方每分钟

电极

上电极φ25mm镐铬铜,下电极     2 0 * 3 5 * 3 5 m m

空气压力

0.5-0.8MPa,建议螺杆式空 玉机,必须配置干燥机

串联连线

线 2 0 0 m m , 下 电 极 连 接 线300mm紫铜

空气消耗量

2.5立方每分钟
