数控全自动小导管生产线



随着隧道的普遍运用,超前小导管用量越来越多,当下普遍是冲孔机和缩尖机两种机器并排摆 放,占用空间较大;加工工序是分开的,需要人工上料、冲孔、缩尖,下料,占用人力,劳动强度

很大。

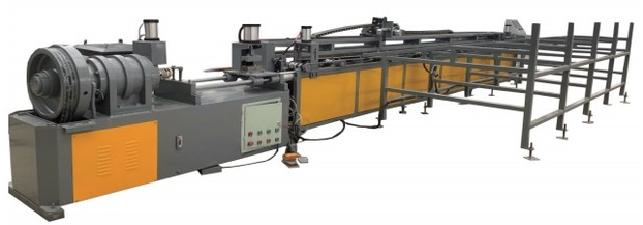

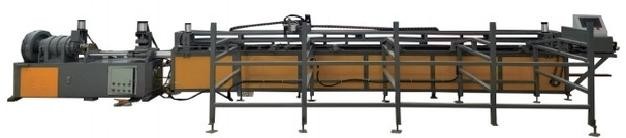

我公司研发的小导管割孔缩尖一体机,能够实现冲孔缩尖一体加工,只需一人即可操作,设置 有上料架能够批量放置钢管,然后根据提前设置的程序,自动落料、输送,割孔,翻料,输送,缩

尖,落料,极大提高自动化程度。

该设备在未来的隧道施工中有广泛的应用前景,为客户创造更高的效益。

该设备被广泛运用于管件的加工成型,是理想的管端成型加工设备,是高速公路、铁路等施工

工地的小导管尖头成型加工、冲孔加工,钢筋加工场的必备自动化设备。

设备型号

HQDGX-50















整机参数

上下料方式

自动


管材类型

无缝钢管


管材壁厚

3.5毫米(国标)


管材长度

≤5.2米


缩尖范围

42-050


割孔直径

6-8毫米


加工效率

120秒/根


装机总功率

50/80千瓦


额定电压

380伏


总重

3吨


外形尺寸

6500×4500×1660





割孔总成

送料精度

±0.2毫米


送料次数

22次/分钟—40次/分钟


系统额定压力

10兆帕


装机功率

3千瓦











高频加热

型号

HS-35/65


输入电压

380伏


输出功率

35/65千瓦


振荡频率

30-100千赫兹


冷却水压

0.3兆帕


水温要求

<50摄氏度


加热时间

7-20秒/根







缩尖总成

齿轮泵

CB-F25


模具主要材质

Cr12


控制方式

PLC控制触摸屏


设备油箱容量

50升


装机功率

4千瓦
